Електродвигун може бути правильно підібраний за потужністю і обертами, але все одно залишатися вразливим до короткого замикання, перевантаження, перегріву або зникнення фази. Саме тому блоки керування та захисту до двигунів варто розглядати не як другорядне доповнення, а як окремий елемент безпечної та стабільної роботи електроприводу.
На сторінці УкрПромМотор зазначено, що такі блоки використовують на підприємствах і в приватних виробництвах для безпечного керування електрообладнанням та продовження строку служби двигуна. У категорії представлені рішення для однофазних і трифазних електродвигунів, блоки керування через частотний перетворювач, а також мікропроцесорні прилади захисту й контролю.
Для чого потрібен блок захисту
Головне завдання блоку захисту — забезпечити безпечний пуск електродвигуна і відключити обладнання при небезпечному режимі. На сторінці категорії прямо вказані коротке замикання, перевантаження та зникнення фази. У реальній експлуатації такі ситуації можуть виникати через проблеми мережі, заклинювання механізму, надмірне навантаження або несправність підключення.
Якщо захисту немає, електродвигун може продовжувати працювати в небезпечному режимі, перегріватися і пошкоджувати обмотки. Блок не усуває причину несправності, але допомагає швидше зупинити систему і зменшити ризик серйознішого пошкодження.
Як реалізується базовий захист
У описі категорії зазначено, що захист досягається за рахунок контактора з тепловим реле та автоматичного вимикача. Автоматичний вимикач потрібен для реагування на коротке замикання, а теплове реле — для захисту від перегріву й перевантаження. Разом вони формують базову логіку захисту двигуна.
Важливий момент — правильне налаштування теплового реле. На його шкалі потрібно встановити значення, яке відповідає номінальному струму двигуна. Якщо значення занижене, блок може відключати обладнання без реальної причини. Якщо завищене — захист може спрацювати занадто пізно.

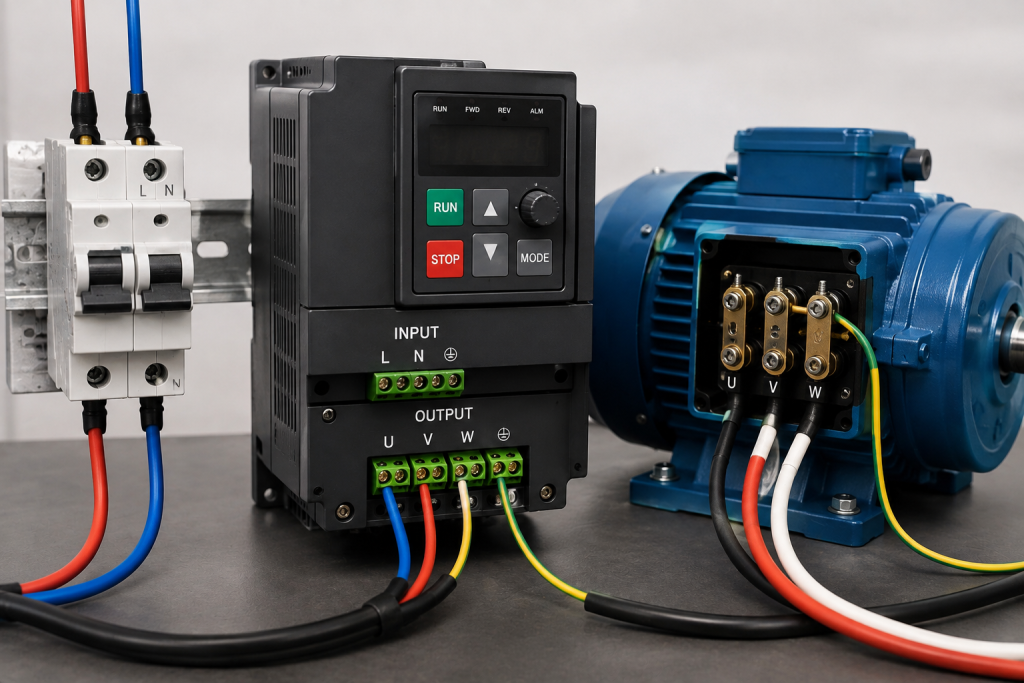

Вхід і вихід блоку
На сторінці пояснюється, що блок має ВХІД і ВИХІД. Через ВХІД підключається зовнішнє джерело електроенергії, а через ВИХІД — сам електродвигун. Для однофазного обладнання потрібно враховувати фазу L і нуль N, а для трифазного двигуна — відповідність клем U, V і W.
Ця схема здається простою, але помилки в підключенні можуть вплинути на роботу всієї системи. Тому монтаж має виконуватися за схемою конкретного блоку й двигуна, а не за загальним припущенням.
Для чого потрібен блок керування
Блок керування відповідає не лише за захист, а й за запуск, зупинку та зміну режиму електродвигуна. На сторінці УкрПромМотор описані рішення з робочими й стартовими конденсаторами для запуску трифазного двигуна від однофазної мережі, а також блоки через частотний перетворювач.
У моделях з конденсаторами пуск може здійснюватися через кнопку ПНВС. Робочі конденсатори підтримують режим після запуску, а стартові підключаються при важкому пуску. Їхня ємність повинна відповідати потужності двигуна, тому випадковий підбір тут недоречний.
Реверс і зміна напряму обертання
На блоці може бути перемикач зміни напряму обертання ротора. Це корисно для механізмів, де потрібен реверс: верстатів, приводів подачі, лебідок, транспортерів або іншого обладнання. Але на сторінці окремо підкреслено, що змінювати напрям потрібно тільки після повної зупинки електродвигуна.
Спроба перемикання під час обертання створює різке електричне й механічне навантаження. Тому реверс не повинен сприйматися як звичайний перемикач, який можна використовувати в будь-який момент.
Однофазні й трифазні двигуни
У категорії є блоки як для однофазних, так і для трифазних електродвигунів. Для однофазної системи важливі фаза, нуль, робочий струм і захист від стрибків напруги. Для трифазної — контроль усіх фаз, правильне підключення U, V, W і захист від зникнення однієї з фаз.
Особливо небезпечним для трифазного двигуна є неповнофазний режим. Двигун може продовжувати працювати, але струм в інших фазах зростає, а обмотки перегріваються. Саме тому блок захисту має бути підібраний під реальну схему живлення.
Що потрібно перевірити перед покупкою
- однофазний або трифазний двигун використовується;
- номінальну потужність і струм двигуна;
- напругу живлення та схему підключення;
- чи потрібен лише захист або ще й керування пуском та реверсом;
- чи є важкий запуск і потреба в стартових конденсаторах;
- які аварійні режими потрібно контролювати;
- чи потрібне дистанційне керування.

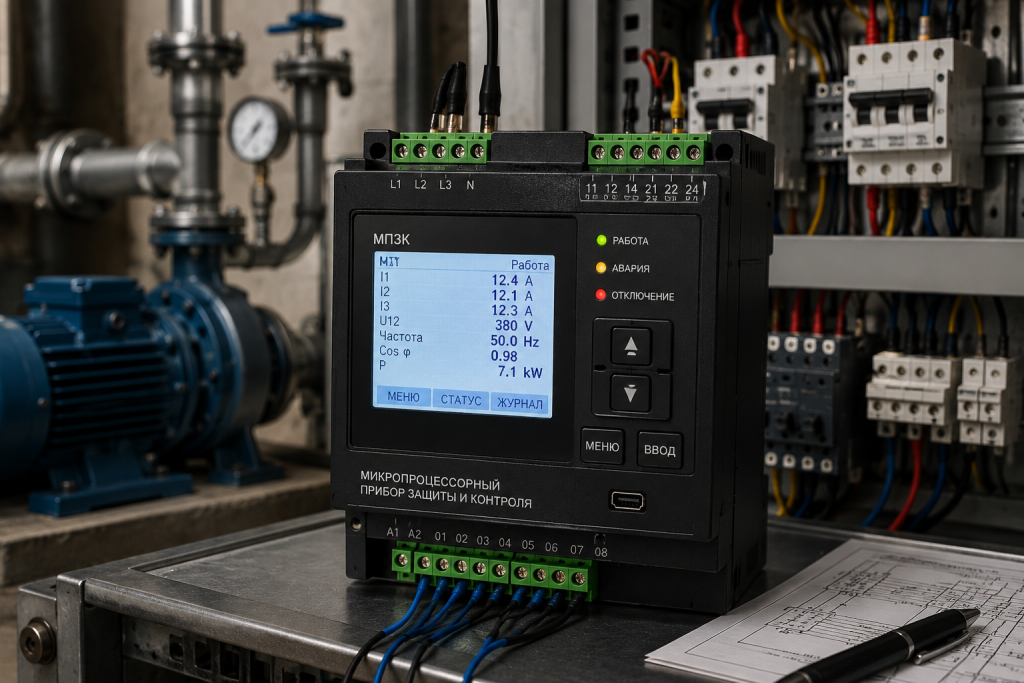

Мікропроцесорні прилади захисту
У категорії є мікропроцесорні прилади захисту та контролю МПЗК. Такі пристрої розраховані на більш детальний контроль електроприводу, ніж базова зв’язка автомата й теплового реле. Вони можуть використовуватися для промислових насосів, компресорів, вентиляторів та інших трифазних приводів.
Мікропроцесорний контроль доречний там, де важливо не просто відключити двигун при аварії, а відстежувати кілька параметрів і вбудовувати привод у ширшу систему автоматизації. Однак конкретні функції потрібно перевіряти за характеристиками обраної моделі.
Блок керування через частотний перетворювач
Окремий напрям у категорії — блок керування трифазним електродвигуном від мережі 220 В через частотний перетворювач. На сторінці зазначено, що такий блок дозволяє керувати двигуном дистанційно, захищає частотник від пилу та може використовуватися у виробництві з підвищеним забрудненням повітря.
Частотний перетворювач дає можливість програмувати режим роботи двигуна і не потребує додаткового підключення конденсаторів. Для ширшого порівняння корисно переглянути частотні перетворювачі для електродвигунів і визначити, чи потрібне системі просте пускове керування або повноцінне регулювання швидкості.
Типові помилки
Найчастіша помилка — купувати блок без перевірки номінального струму. Друга — неправильно налаштовувати теплове реле. Третя — плутати схеми для однофазного і трифазного двигуна. Четверта — змінювати напрям обертання до повної зупинки. П’ята — вважати, що захист компенсує механічне перевантаження, яке постійно заклинює двигун.
Блок захисту не замінює правильний підбір двигуна й механізму. Він працює як запобіжний рівень, але не повинен постійно відключати систему через неправильну експлуатацію.
Блоки керування та захисту до двигунів потрібні для безпечного пуску, контролю перевантаження, короткого замикання, зникнення фази та інших небезпечних режимів. Вони також можуть забезпечувати реверс, роботу з конденсаторами або керування через частотний перетворювач.
Правильний вибір починається з типу двигуна, номінального струму, схеми живлення і потрібних функцій. Якщо ці параметри враховані, блок допомагає не лише керувати приводом, а й зменшувати ризик дорогого ремонту електродвигуна.
